580KW柴油发动机车带发三相马达并机柜输电线路机械图设计原理：由笔记本充家电AC220V/DC24V，出示带发三相马达把控好器所配效果讨论电源DC24V。带发三相马达初始化后由KA5讨论220V正中间继家电效果同一个初始化数据数据。柴油发动机车带发三相马达把控好器可以通过数据数据有效保持回路把带发三相马达的电流值、工作电压，帧率，马达转速等带发三相马达的所有基本参数数据数据反映到把控好器，由把控好器传出去控制台命令。   当柴油发动机并网发电量机再开机通电后，把电送去转换按钮柜顶端的主母排。有效调节器能够 设备监督实现特定标准再开机通电汽油有效把控，开机有效把控，能够 DC24V继电气輸出移动数据信号灯。并网发电量机有效调节器能够 的电压值监控电路，监控到实现高压再开机通电的电压值，有效调节器能够 KA3继电气輸出送电移动数据信号灯，合上主转换按钮断路，高压送电后送电技巧灯亮。当有效把控设备须要分闸的时期，能够 KA3分闸继电气輸出分闸移动数据信号灯，主转换按钮高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
号码	简称	规模型号规模	工作单位	数量统计	制造厂家
1	多功能式框架图塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发发电汽轮机设定器	HGM9510	只	2	众智
3	交流电供电功能模块	BAC06A	只	2	众智
4	小规模期间按钮开关元件	HH52P    DC24V	只	8	正泰
5	小型的里头继电子产品	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	与地面铜排	TMY-60*6	米	2	国优
13	电绝缘子	半圆形，红白色，M10	只	12	海坦
14	装修辅材		台	2	国优

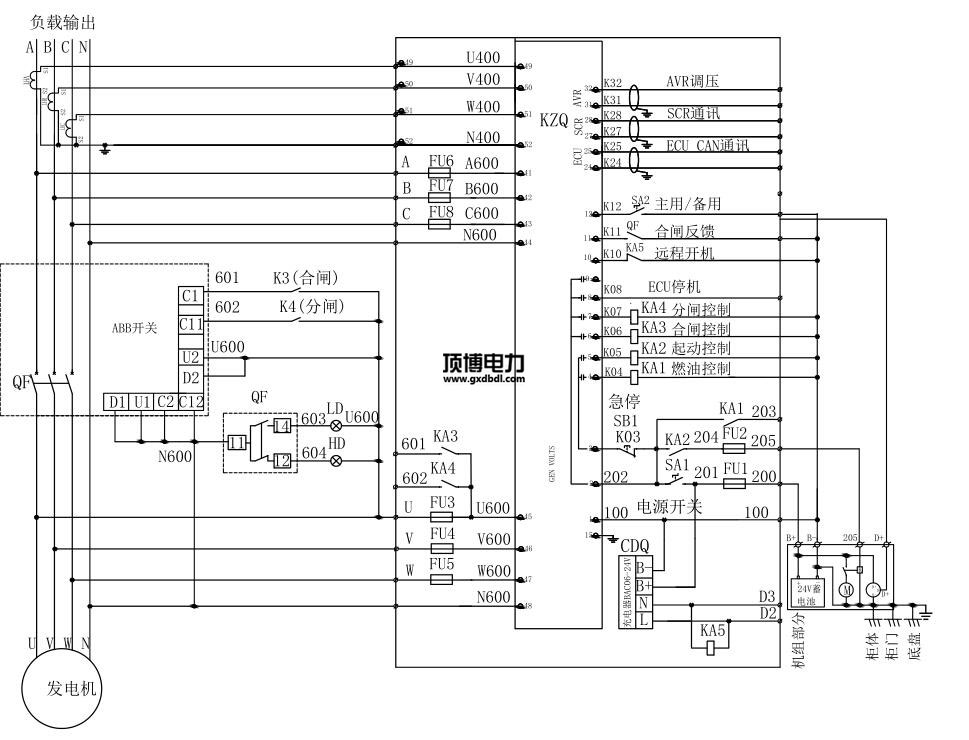

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.nttianen.com
